Na výkresu může být součást zobrazena jako jeden kompaktní celek, ve výrobě však může vznikat postupně. Jinou operaci vyžaduje válcová plocha, jinou otvor, rovinná plocha nebo velmi přesný funkční rozměr. Pokud se zvolí nevhodný postup, může se zvýšit počet upnutí, prodloužit výroba nebo být obtížnější dosáhnout požadované přesnosti.
CNC obrábění proto není jedna univerzální operace. Výrobní postup se přizpůsobuje geometrii součásti, materiálu, požadovaným tolerancím i množství vyráběných kusů. U složitějších dílů se mohou jednotlivé technologie kombinovat, aby každá z nich řešila tu část výroby, pro kterou je vhodná. Příkladem může být výroba přesné součásti, která kombinuje soustružené válcové plochy s frézovanými otvory a následně broušenými funkčními plochami. CNC obrábění tak může zahrnovat několik navazujících operací, nikoli pouze jeden druh obrábění.
Proč se jeden díl někdy obrábí více technologiemi

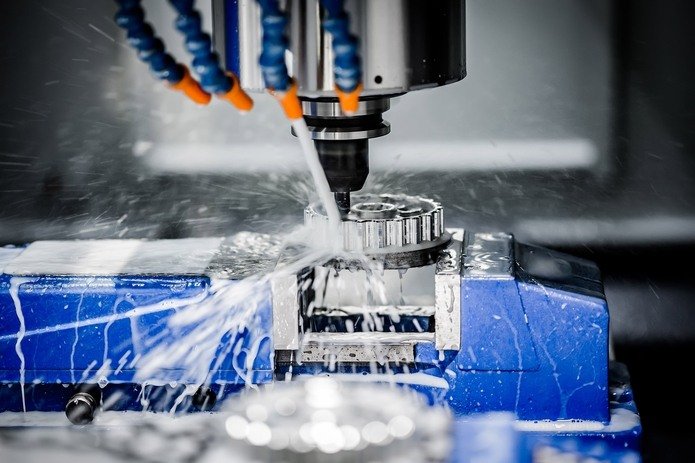

Soustružení se typicky používá u rotačních součástí, například při vytváření válcových ploch, čepů nebo hřídelových částí. Frézování je naopak vhodné pro rovinné plochy, kapsy, otvory a složitější geometrie. Broušení pak může následovat jako dokončovací operace tam, kde jsou požadovány velmi přesné rozměry nebo určitá kvalita povrchu.
Výrobní postup tedy nemusí znamenat volbu jediné technologie. Každá operace může být navržena pro jinou část výsledné geometrie. U složitější součásti se tím může omezit množství materiálu odebraného při jednotlivých operacích a zároveň lze lépe kontrolovat požadované rozměry.
Co rozhoduje o způsobu obrábění
Při přípravě výroby se neposuzuje pouze tvar součásti. Důležitá je také vlastnost materiálu, požadovaná přesnost, kvalita povrchu, počet kusů nebo způsob, jakým bude díl během výroby upnut. U sériové výroby navíc může být výhodné zvolit jiný postup než u několika jednotlivých kusů.
| Faktor | Co ovlivňuje | Typický důsledek |
|---|---|---|
| Materiál | chování při obrábění | volbu nástroje a parametrů |
| Geometrie | dostupnost obráběných ploch | výběr technologie |
| Tolerance | požadovanou přesnost | počet a typ operací |
| Upnutí | stabilitu obrobku | přesnost výroby |
| Série | efektivitu výroby | způsob přípravy procesu |
U tvarově náročných dílů může rozhodovat také počet stran, ke kterým se musí nástroj dostat. Čtyřosé a pětiosé CNC obrábění může v některých případech omezit počet opakovaných upnutí, což usnadňuje výrobu složitější geometrie. Výsledný postup však vždy závisí na konkrétní součásti a požadovaných tolerancích.
Proč přesnost nevzniká pouze na CNC stroji
Přesnost výsledného dílu ovlivňuje celý výrobní řetězec. Už při konstrukci je potřeba zohlednit, jak bude součást obráběna a kde se nacházejí její funkční plochy. Následuje volba vhodného stroje, nástroje a způsobu upnutí. Během obrábění pak mohou výsledek ovlivnit například vibrace, opotřebení nástroje nebo tepelné změny.
Samostatnou část představuje kontrola. Naměřený výsledek je zpětnou vazbou pro celý výrobní proces, protože umožňuje ověřit, zda skutečná součást odpovídá výkresu. U přesných dílů proto nestačí pouze naprogramovat správnou dráhu nástroje. Důležitá je také stabilita výroby a schopnost průběžně ověřovat dosažené rozměry.
Kdy se vyplatí kombinovat více obráběcích operací
Kombinace více technologií má smysl zejména u součástí, které obsahují různé typy funkčních ploch. Typickým příkladem může být rotační díl s přesnými válcovými plochami, příčnými otvory a dalšími prvky, které nelze efektivně vytvořit jedinou operací. Správně navržený postup využívá jednotlivé technologie tam, kde přinášejí skutečný výrobní přínos. U CNC obrábění proto není rozhodující počet použitých technologií, ale jejich návaznost na požadavky konkrétní součásti.
Při složitější výrobě se vyplatí uvažovat o obrábění už ve fázi konstrukce. Pokud je možné upravit geometrii tak, aby byl díl lépe přístupný nástroji nebo aby vyžadoval méně upnutí, může to celý proces zjednodušit. CNC obrábění tak může být součástí výrobního procesu od konstrukčního návrhu přes přípravu výroby až po kontrolu hotového dílu.
